功能描述

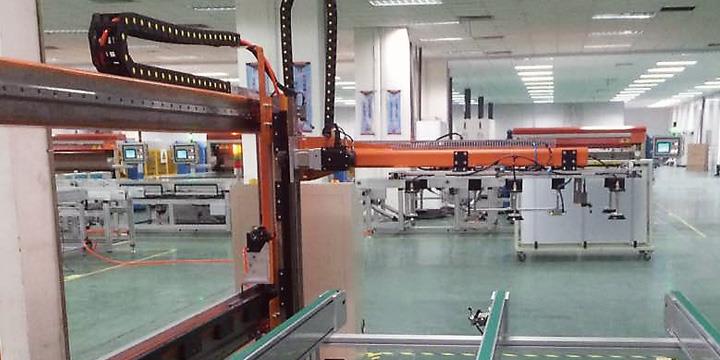

懸臂抓取機構將玻璃抓取至生產線上，并且自動取走每層玻璃之間隔紙。
結構特點

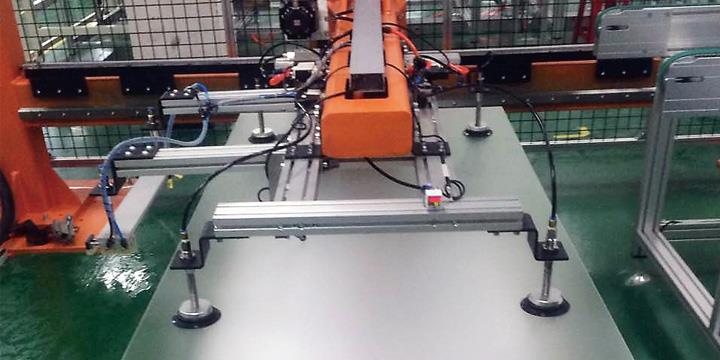

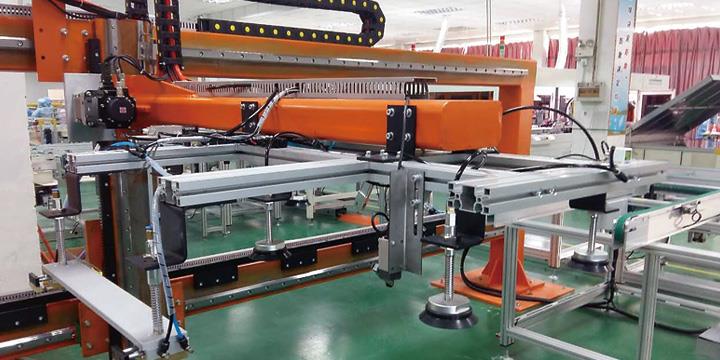

抓取機構使用6個SMC吸盤，可保證適應不同規格玻璃，且不劃傷玻璃。

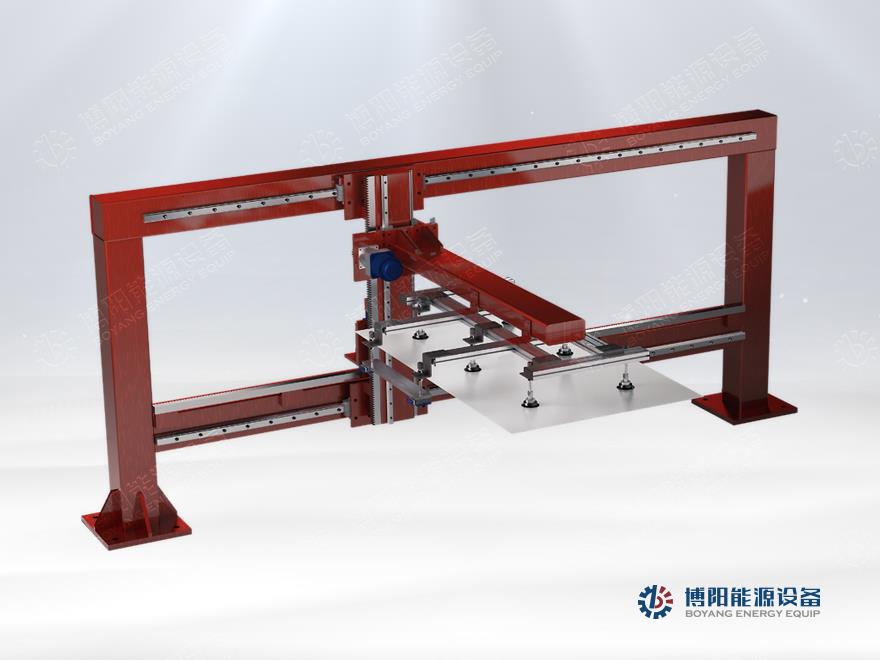

框架采用鐵方通，經龍門銑后安裝滑軌，運行過程平穩，不發生晃動。
驅動配備品牌伺服電機，減速機，實現精準控制。
工作過程實現完全自動化，無需人工操作。
玻璃尺寸范圍：長 1580-2000 mm × 寬 700-1000 mm
| 適用組件 | L: 1580–2000 mm W: 800-1000 mm |
|---|---|
| 外形尺寸 | 4000 X 2600 X 1800 mm |
| 設備重量 | 1000 Kg |
| 工作氣壓 | 0.6 - 0.8 MPa |
| 電源電壓 | 三相，380V，50 Hz |
| 設備功率 | 3 Kw |
| 工藝節拍 | ≤ 35 s |
| 驅動方式 | 伺服電機，齒輪 |
